产品介绍-上海酷姆新材料科技有限公司

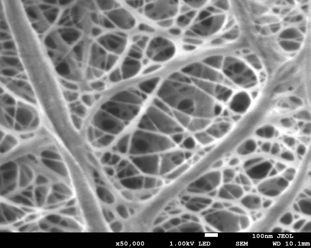

50000倍

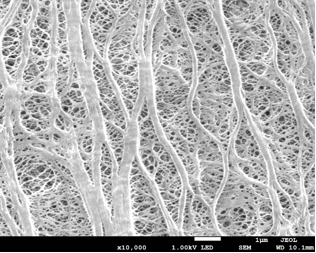

10000倍

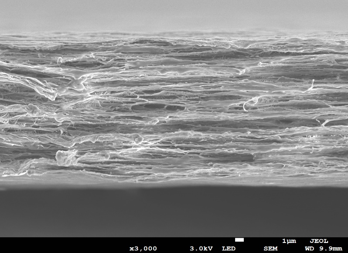

截面图

PP聚烯烃微多孔膜

聚烯烃多孔PP膜是通过特殊工艺制备而成的不含氟素且具有很高物性的环保功能性薄膜。
结构特点：具有超级微小的多孔结构。微孔直径是最小水珠直径(约20μm)的百分之一，又比水分子大千倍，由于表面张力的存在，它能够阻挡液态水或固体颗粒的通过，同时又能让空气或水蒸汽通过。

产品特点

高透气性

单膜透气性可以达到45s/100ml实现人体真正舒适度。

高透湿量

透湿可达10000g/㎡/24h (JIS L 1099A1),150,000g/㎡/24h(JIS L 1099 B1)。

高耐水压

静水压可达20000 mmH₂O（JIS L1092B）,满足中高端品牌面料对于水压的要求。

轻量化

克重：6g/㎡（以厚度18μm为例），可以与各种无弹性面料复合。

耐老化

零下30℃条件中不会发生发硬、皲裂等现象，在正常环境中放置5年以上不会发生老化、发裂等问题。

耐水洗

水洗20次水压保持在15000mmH₂O以上

产品型号

产品分类				聚烯烃微多孔 Kumu PP Films
产品型号			PPM-1612	PPM-1618	PPM-1620	PPM-1625	PPM-1630	PPM-1640
Kumu Film		颜色/类型	W	W	W	W	W	W
项目	单位	测试方法\特点	轻薄/高透湿	高透湿/高水压	高透湿/高水压	高透湿/高水压	高透湿/高水压	高透湿/高水压
厚度	μm	JIS L1096	12	18	20	25	30	40
克重	g/㎡	JIS L1096	5	6	6	9	15	19
宽幅	mm	GB/T4666-2009	1600	1600	1600	1600	1600	1600
透湿	g/㎡/24小时	GB/T 12704.2—2009.B倒杯法	12,000	12,000	12,000
	g/㎡/24小时	ASTME96BW					7,500	7,000
	g/㎡/24小时	JIS L 1099 A1	11,000	7,000	10,000	9,500	9,000	8,500
	g/㎡/24小时	JIS L 1099 B1	75,000	120,000	110,000	100,000
静水压	mmH₂O	JIS L 1092 B	30,000	30,000	30,000	30,000	20,000	20,000
透气	mm/s	ISO9237
规格	m/支	包装规格	1000M/支	1000米/支	1000米/支	1000米/支	1000米/支	1000米/支

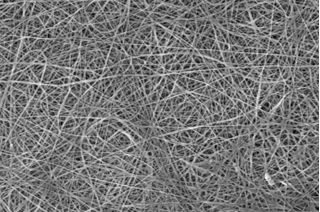

1000倍

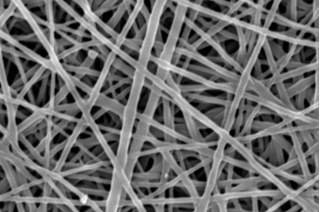

5000倍

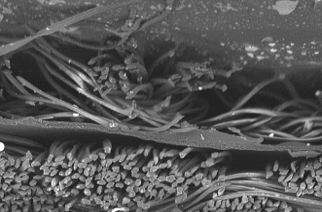

截面图

静电纺纳米纤维膜

纳米纤维膜是通过高压静电纺丝工艺制备而成的纳米纤维薄膜。
结构特点：具有“微纤维—节点”的微观网状结构，这种网状结构形成的最小孔径达0.2μm，每平方厘米面积上微孔个数高达数十亿个。微孔直径是最小水珠直径(约20μm)的百分之一，又比水分子大千倍，由于表面张力的存在，它能够阻挡液态水或固体颗粒的通过，同时又能让空气或水蒸汽通过。

产品特点

高透气性

单膜透气性可以达到8mm/s，实现人体真正舒适度。

高透湿量

透湿可达10000g/㎡/24h (JIS L 1099A1),170000g/㎡/24h(JIS L 1099B-1)。

高耐水压

静水压可达8000-10000 mmH₂O,满足中高端品牌面料对于水压的要求。

轻量化

克重：5～10g/㎡（厚度约15～20μm），可以与各种棉、麻、丝、麻、化纤等机织、针织、无仿布面料复合。

耐老化

零下40℃条件中不会发生发硬、皲裂等现象，在正常环境中放置5年以上不会发生老化、发裂等问题。

产品型号

产品分类			代理销售韩国LEMON静电纺系列 Kumu Nano Films
产品型号			NAL-10	NAL-12	NAL-14	NAL-18
Kumu Film		颜色/类型	W	W	W	W
项目	单位	测试方法\特点	高透气	高透湿	高透湿/高水压	高水压
厚度	μm	JIS L1096	10	12	14	18
克重	g/㎡	JIS L1096	5	6	7	9
宽幅	mm	GB/T4666-2009	1550	1550	1550	1550
透湿	g/㎡/24小时	GB/T 12704.2—2009			＞16000	10,000
	g/㎡/24小时	JIS L 1099 A1	10,500	10,000	9,500	9,000
	g/㎡/24小时	JIS L 1099 B1	190,000	180,000	170,000	140,000
静水压	mmH₂O	JIS L 1092 B	≥10000	≥12000	≥13000	≥14000
透气	cfm	ASTM D737	≥0.9	≥0.7	≥0.4	≥0.35
规格	m/支	包装规格	1000M/支	1000M/支	1000M/支	1000M/支

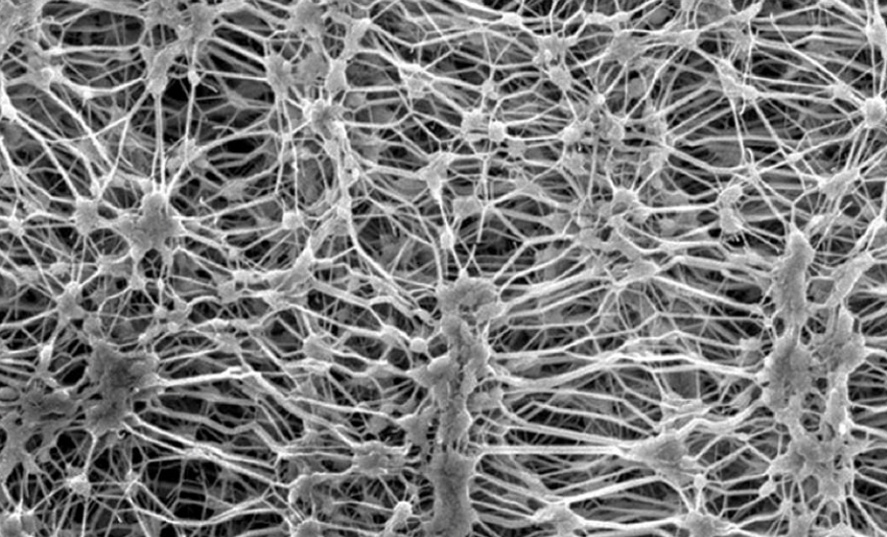

细节图

PTFE薄膜

PTFE膜是以聚四氟乙烯为原料，通过挤压、双向拉伸等工艺制成的微孔性薄膜，是一种具有优异化学稳定性和耐高温性能的薄膜，具有非对称结构和蜘蛛网状表面形态。其孔隙率达85%以上，每平方厘米含14亿个微孔，孔径范围为0.02-15μm，三维网状结构使微孔呈现弯曲镶套特征。
按用途分为服装膜、空气过滤膜和空气净化膜。
服装膜利用微孔尺寸差异实现防水透湿及防风保暖，应用于防护服、户外装备等；过滤膜依托耐化学腐蚀、耐高温等特性，可高效截留工业烟气颗粒，过滤效率达99.99%；净化膜通过0.05-0.45μm精密孔径拦截细菌与微粒，用于制药、实验室等洁净环境。
三类薄膜分别通过复合工艺与不同基材结合，适配多样化工业与民生场景

产品特点

强度高，弹性模量低，手感手软。

耐用性

高频率多次洗涤，维持水压耐受度。

耐磨性

超过50,000 次马丁代尔Martindale 耐磨考验。

阻燃性能

阻燃性能可满足EN469消防等级所要求

抗静电性能

可满足EN1149-1

医疗等级防护

美规四级抗病毒标准（AAMI PB Level4）,欧规医疗手术布料标准EN13795。

产品型号

产品分类			聚四氟乙烯薄膜 Kumu PTFE Films
产品型号			KMSC60H2	KMSC40H2	KMSC30	KMSC60	KMCSC50	KMCS40	KMSS10
Kumu Film		颜色/类型	W	W	W	W	W	W	W
项目	单位	测试方法\特点	单组份	单组份	单组份	单组份	单组份	单组份	单组份
厚度	μm	JIS L1096	25.0±5.0	15.0±5.0	30.0±5.0	85.0±15.0	50.0±10.0	35.0±5.0	15.0±5.0
克重	g/㎡	JIS L1096	18.0±3.0	12.0±2.0	12.0±2.0	30±3.0	20.0±2.0	15.0±3.0	7.0±2.0
宽幅	mm	GB/T4666-2009	165±2	165±2	165±2	165±2	165±2	165±2	165±2
透湿	g/㎡/24小时	GB/T 12704.2—2009	11,500	12,000	13,000	12000	12000	12,000	15,000
	g/㎡/24小时	JIS L 1099 A1
	g/㎡/24小时	JIS L 1099 B1
静水压	mmH₂O	GB/T4744-2013	>20000	>15000	>10000	>30000	>20000	>10000	5,000
透气	mm/s	GB/T 5453-1997	1.5-2.5	1.5-2.5	3.0-4.0	1.5-2.5	2.0-3.0	3.0-4.5	5.0-8.0
规格	m/支	包装规格	1000M/支	1000M/支	1000M/支	1000M/支	1000M/支	1000M/支	1000M/支
